Die Hochleistungs-Widerstandsserie ist für hohe Energieabführung und Präzisionsregelung konzipiert und wird in der Industrieautomation, im Schienenverkehr, in der Energiewende, der Leistungselektronik und in schweren Anlagen eingesetzt. Das Portfolio reicht von Einzelwiderständen bis zu systemtauglichen Widerstandsschränken und unterstützt verschiedene Strukturen und Kühlmethoden für stabilen Langzeitbetrieb unter hoher Last, häufigen Lastspitzen und anspruchsvollen Bedingungen. Durch optimierte Widerstandsmaterialien und Wärmemanagement liefert diese Serie hervorragende thermische Stabilität, Überlasttoleranz und hohe Zuverlässigkeit — für Bremsung, Entladung, Strombegrenzung und Energieaufnahme.
Hauptmerkmale
Full Power Coverage
- Covers 50W ~ 100kW+ with modular expansion
- Single-unit through system-level cabinet integration
Outstanding Pulse & Overload Capability
- ≥ 10× rated power short-duration surge (typical 5s)
- Ideal for frequent braking and energy regeneration
Multiple Cooling Solutions
- Natural / forced air / water cooling available
- Optimized thermal design for any installation environment
Reliable Mechanical Design
- Ceramic-wirewound / alloy elements with high-temperature aging resistance
- Vibration- and shock-resistant construction for harsh industrial environments
Smart Protection & System Integration
- Integrated thermostat, PTC / NTC monitoring options
- Full cabinet solutions (enclosure, wiring, control)
Standards & Customization
- Compliant with IEC 60322 and other international standards
- Full customization of resistance, power, structure and interface
Anwendungen

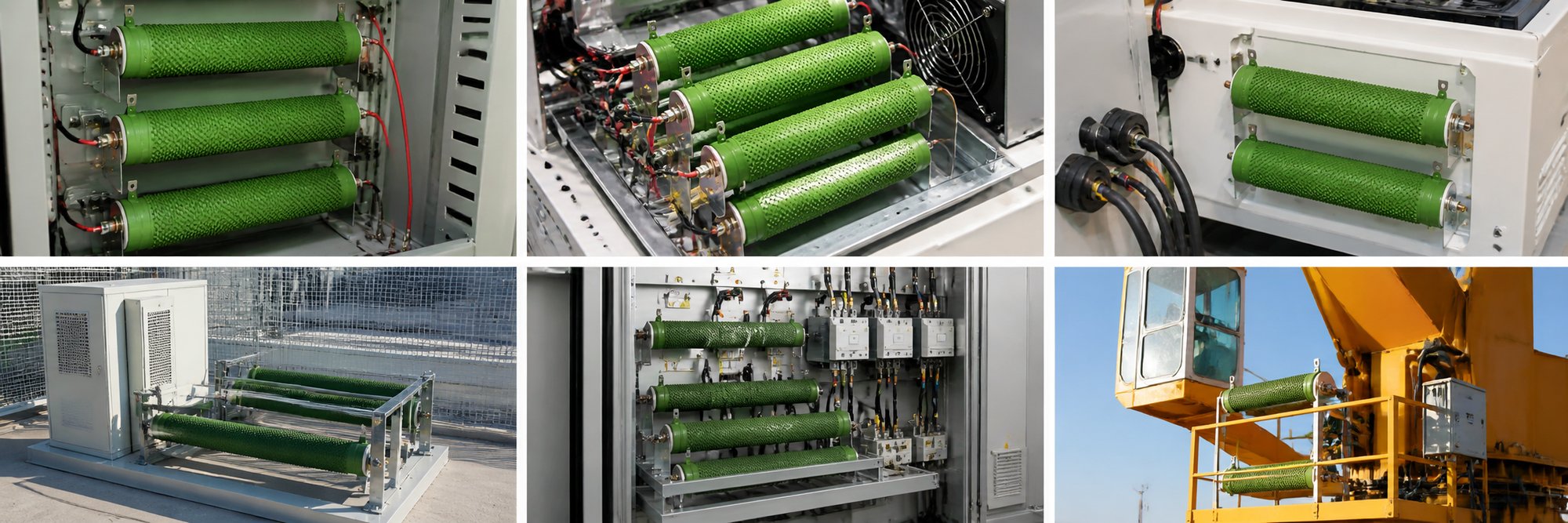

Typische Anwendungen
Bahn-Traktion
Kran-Bremsung
Induktionsöfen
Solar-Netzeinspeisung
Offshore-Wind
Energiespeicher-PCS
Hochleistungswiderstände — Modellvergleich
Spezifikationen aller Modelle dieser Familie auf einen Blick — Leistungsbereich, Widerstandsbereich, Toleranz, Betriebstemperatur und Hauptanwendungen.
| Spezifikation | 10-10000W · Custom ResistanceHochleistungs-Wellrohr-Bremswiderstand | 50-6000W · Custom ResistanceHochleistungs-Stellwiderstand | 10-500W · Custom ResistanceHochleistungs-Glasur-Widerstand |
|---|---|---|---|
| Baureihe | RX20 Series | — | — |
| Leistungsbereich | 20W ~ 10000W (covers 20W ~ 6kW standard range, supports up to 10kW high-power) | 25W ~ 10kW | 8W ~ 500W |
| Widerstandstoleranz | ±5% standard (custom ±1% / ±2%) | — | — |
| Oberflächenbehandlung | Vertical corrugated winding | — | Eco-friendly lead-free glaze · high-temperature / moisture / corrosion resistant |
| Beschichtungsmaterial | High-temperature flame-retardant coating (anti-oxidation) | — | — |
| Halterungsmaterial | reinforced galvanized stainless-steel bracket | — | — |
| Anschlussausführung | Two-leg terminal · end-face insulation pad | — | — |
| Thermisches Design | Vertical corrugated design enhances thermal dissipation and reduces parasitic inductance | — | — |
| Betriebstemperatur | -55℃ ~ +275℃ | — | — |
| Typische Anwendungen | VFD braking / elevator regenerative braking / crane braking / industrial automation / power-supply testing | — | Electrical Equipment / Electronic Instruments — Used in DC or low-frequency AC circuits for voltage drop, voltage division, current sharing or load purposes |

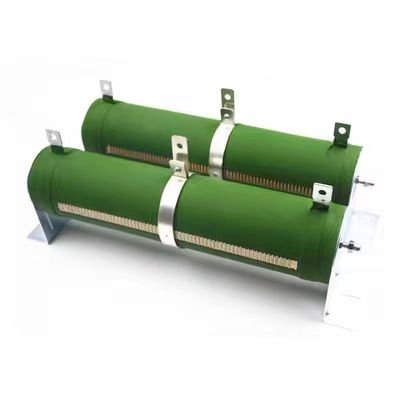

| Product Type | — | wirewound resistors · High-Power adjustable | — |
| Adjustment | — | Conductive adjustment ring · slides left/right for continuous adjustment | — |
| Adjustment Notes | — | Disconnect power before adjusting manually | — |
| Wirewound | — | Carefully selected high-quality wirewound · tight tolerance | High-quality alloy wire · uniformly flat-wound (reduces parasitic inductance) |
| Operating Characteristics | — | low noise · stable and reliable · low TCR · thermally stable | — |
| Structure | — | ceramic core + galvanized bracket + Two-leg terminal | — |
| Anwendungen | — | Lab testing / Load simulation / Motor control / Power supply adjustment | — |
| Product Series | — | — | RX20 / RXG20 / ZG11 Glazed Enamel Resistor |
| Tube Material | — | — | 75-grade ceramic tube · high strength · good electrical performance |
| terminal post | — | — | Tin-plated copper · low hardness · excellent conductivity · minimizes energy loss |
| Surface Temperature Rise | — | — | ≤ +275°C (derates to 0% at 315°C) |
| Solderability | — | — | ≥ 95% (235±5℃ · 2±0.5s) |
| Available styles | — | — | Glazed / adjustable / With Bracket |
| Details ansehen | Details ansehen | Details ansehen | Details ansehen |
Häufig gestellte Fragen
Was ist der Unterschied zwischen Dauer- und Impulsleistung?
Dauer (W) ist die stationäre Leistung, die der Widerstand bei Nennumgebung dauerhaft abführen kann. Die Impulsangabe (Spitzen-kW oder kJ für eine definierte ms-Dauer) ist viel höher — für Bremsen halten unsere kantgewickelten und Wellrohr-Typen 10–20-fache Dauerleistung für 1–10 Sekunden. Geben Sie bei der Auslegung stets den Lastzyklus an (Ein-/Aus-Zeit, Wiederholrate).
Können Hochleistungswiderstände in Parallel- oder Reihenbänken geschaltet werden?
Ja — beide Topologien sind üblich zur Skalierung von Widerstand und Leistung. Für Parallelbänke Widerstandswerte innerhalb ±2% abgleichen, um Stromungleichgewicht zu vermeiden, mit gleich langen, induktivitätsarmen Stromschienen. Für Reihenketten muss die Spannungsfestigkeit pro Element über Busspannung / Elementanzahl mit Reserve liegen. Wir konstruieren kundenspezifische Baugruppen bis 100 kW mit interner Verschienung und einer einzigen Anschlussschnittstelle.
Welche Kühlungsarten werden unterstützt — Natur, Lüfter oder Wasser?
Alle drei. Naturkonvektion bis ca. 5 kW pro Schrank. Zwangsluft (integrierte Axiallüfter, thermostatgesteuert) bis 30–50 kW bei deutlich kleinerem Footprint. Wassergekühlte Edelstahlrohr-Typen bewältigen über 100 kW bei sehr niedriger Oberflächentemperatur, ideal für Innen- oder Marineinstallationen. Schildern Sie die Anwendung, und wir empfehlen die wirtschaftlichste Option.
Beeinflusst die Einbaulage die Nennleistung von Hochleistungswiderständen?
Ja. Datenblattangaben setzen waagerechte Montage mit seitlichen Anschlüssen und freier Konvektion oben voraus. Vertikale Montage mit Anschlüssen oben kann je nach Modell 10–20% Derating erfordern. Stapelung mit Abstand <50 mm erfordert üblich 15–25% Derating oder Zwangsluft. Bei Bestellungen >10 kW bitte Schaltschrank-Layout für Engineering-Review beilegen.
Welche Isolationsklasse haben Hochleistungs-Bremswiderstände?
Standardprodukt ist Klasse F (155°C) mit 2,5 kV AC Stehspannung Element-zu-Gehäuse für 60 Sekunden. Klasse H (180°C) mit 4 kV Stehspannung für Traktions- und EV-Anwendungen verfügbar. Schaltschrank-Bänke ergänzen Klasse-B-Isolation zwischen Elementen für mehr Sicherheit. Stehspannung wird in der Fertigung zu 100 % geprüft.
